Network protocol basic knowledge
网络协议是互联网间的通信的基础，学习来源趣谈网络协议。
介绍
我们从浏览器输入URL观察：
输入URL -> DNS(得到门牌号 IP) -> 浏览器打包HTTP请求 -> TCP传输 -> IP传输 -> MAC层传输
1、应用层：DNS/HTTP/HTTPS是应用层协议。浏览器将数据打包，传至传输层TCP/UDP。打包的数据包含HTTP头和内容。HTTP头包含：POST/GET、URL、协议版本等等。
2、传输层：打包下一步，将TCP头加入传入包。TCP头包含：浏览器端口、请求应用端口。
3、网络层：浏览器将传输层的数据交给操作系统的网络层。网络层是IP协议。将IP头加入数据包，包含本机IP和请求IP。
4、MAC层：操作系统将IP包，传输给网卡。将MAC头写入包，头包含本机MAC和网关的MAC。网关收到包后，会自己判断下一步怎么走。
5、当传输到最后一个网关，它会在局域网内大吼谁是目标IP，目标服务器返回一个MAC地址。网关通过这个MAC地址，将包传输给它。
传输包如：
需要注意点：
IP 地址是一个网卡在网络世界的通讯地址，相当于我们现实世界的门牌号码。
MAC 地址更像是身份证，是一个唯一的标识。
一个网络包要从一个地方传到另一个地方，除了要有确定的地址，还需要有定位功能。而有门牌号码属性的 IP 地址，才是有远程定位功能的。
网络分层
网络分层和我们代码分层也是一样的，保证每一层职责单一，降低系统整体复杂度。
理解计算机网络概念：
网络包就是一段有格式的Buffer。这种包，可以跑在网络中的各种设备，如服务器、交换机、路由器。而程序做的是，正确的处理这些包，再传输出去。

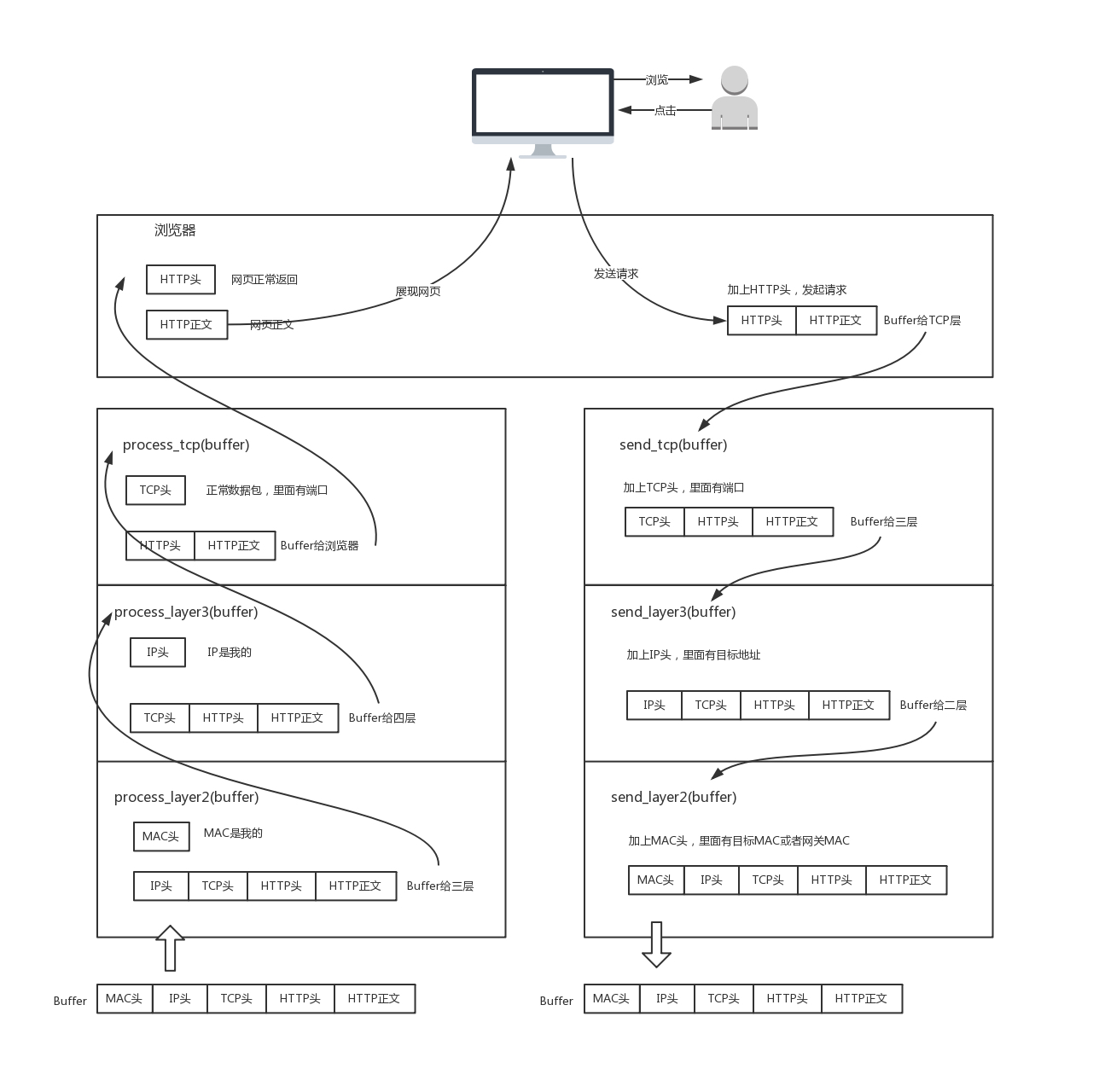

简单的图形说明：
可以看出，每一层都对网络包进行检测并加工处理。所以，对一个TCP协议的包，必须包含IP层和MAC层，才能发送出去。而所谓二层设备就是工作在MAC层的设备，三层设备工作在IP层。
重点：
- 只要是在网络上跑的包，都是完整的。可以有下层没上层，绝对不可能有上层没下层。
查看IP
Linux下也可以通过ip addr查看。结果如下：
| |
第一个lo是Loopback，又称环回接口。被分配127.0.0.1，仅用于本机通信，经过内核处理后直接返回，不会在任何网络中出现。
来看第二个，link/ether 00:16:3e:00:00:47 brd ff:ff:ff:ff:ff:ff 这是一个MAC地址，它是唯一的。但是消息传递，不能仅仅通过MAC，还需要一个宽泛的定位功能即IP。所以，MAC 地址更像是身份证，是一个唯一的标识。IP 地址是一个网卡在网络世界的通讯地址，相当于我们现实世界的门牌号码。
<BROADCAST,MULTICAST,UP,LOWER_UP> 这是一个网络设备状态标识。
UP 表示网卡处于启动的状态。
BROADCAST 表示这个网卡有广播地址，可以发送广播包。
MULTICAST 表示网卡可以发送多播包。
LOWER_UP 表示网线插着。
MTU1500 最大传输单元MTU为1500，这是以太网的默认值。MTC是MAC层的概念。
qdisc pfifo_fast 这是一个排队规则。表示内核会按照这个规则，将数据包加入队列。
CIDR
Classless Inter-Domain Routing ：无类型域间选路
我们知道一个IP地址，会分隔成4个部分，每个部分8bit，所以IP address总共32位，肯定不够用呐。同时32位的IP地址还分成了[5类，每一类都有最大主机数] https://zh.wikipedia.org/wiki/%E5%88%86%E7%B1%BB%E7%BD%91%E7%BB%9C
C类254个太少了，B类65534个又太多了。所以就出现了一个折中的方式：无类型域间选路(CIDR)。
这种方式打破上面的几类地址的做法，将32位的IP地址一分为二，前是网络号，后是主机号。
如10.100.122.2/24 ，这种地址表示形式就是CIDR。其中/后的24表示，32位中，前24位是网络号，后8位是主机号。
伴随着CIDR，存在一个广播地址: 10.100.122.255 和 子网掩码: 255.255.255.0
子网掩码 and IP地址 就可以计算出 网络号: 10.100.122.0
一般我们在Internet上使用的是A/B/C的公有IP段，内网中使用的是私有IP段
- A类私有IP：10.0.0.0～10.255.255.255
- B类私有IP：172.16.0.0～172.31.255.255
- C类私有IP：192.168.0.0 ～192.168.255.255
IP配置
网络中的机器要与其他机器通信，就需要一个通信地址，我们给网卡配置这个地址。
配置方式：
| |
当然，这个地址可以配置错误。如不在一个网段：192.168.1.100和10.10.5.11。这时候10.10.5.11去ping 192.168.1.100会发生什么呢？
首先，网络上传输的包必须是完整的。所以，ping(网络层)时，需要加入MAC头，才能发送出去。
Linux获取MAC分两种情况：
- 同网段调用：通过ARP请求，获取MAC地址。再发出包。
- 跨网段调用：请求发送到网关，MAC头请求MAC是网关的MAC地址。再发出包。
所以对于10.10.5.11->192.168.1.100，传输包的请求目标IP虽然是192.168.1.100，但是请求MAC地址是它的网关的MAC地址，所以192.168.1.100并不会接收这个包。
DHCP
Dynamic Host Configuration Protocol 有个 动态注解配置协议 来帮助我们进行IP配置。
它的主要流程：Discover->Offer->Request->Acknowledge
1、新加入的机器A会向广播地址255.255.255.255发送请求包。
2、DHCP Server收到后，会回复一个offer消息 告知提供的IP信息。
3、A收到offer后，会广播request包，告诉网络中的其他DHCP Server，它接受的IP信息。
4、而被A接受的DHCP Server会回复A一个ACK消息，表示配置成功。此时A就可以合法使用这个IP了。
DHCP 协议主要是用来给客户租用 IP 地址，和房产中介很像，要商谈、签约、续租，广播还不能“抢单”；
组网
机器间通信，如局域网游戏。
物理层
这里的物理层，可以理解成在硬件电路上传输01这样的电平信号。
典型代表：集线器
首先配置机器在同一网段，这是互通的前提。然后，通过集线器连接起来，就可以互相通信了。
集线器没有大脑，它完全在物理层工作。它会将自己收到的每一个字节，都复制到其他端口上去。采用广播模式，每台电脑都能收到。这里通过IP获取目标机器MAC，采用的是ARP协议。因为必须完整的包，才能在网络上传输。
所以，广播就出现了问题。当接入机器多时，传输数据包增多，就会混乱产生广播风暴，造成网络性能下降。
数据链路层
1、网桥：
集线器只能懂物理层的电平信号，而网桥可以分析出数据包，并从中提取出MAC信息，根据MAC信息将数据包精确转发，减少了广播风暴。注意 网桥只是在集线器基础上，进行多个子网的连接。如图：
看出，一个hub里的机器仍会有广播。它的出现，可能受限于当时的硬件水平。
2、交换机：
交换机出现就完全解决了广播。它是工作在MAC层。它有个转发表，记录了 接入口机器的MAC地址 与 对应交换机的出口。从而实现了精确转发。
Ethernet/Internet区别
读到这里需要补充一下基础知识。
Ethernet：以太网。它是局域网内的一种通信协议标准。它是局域网(LAN)中的一种。
Internet：因特网。它是一个专有名词，指的是目前全球使用的最大信息网。采用TCP/IP作为通信协议。前身是美国的ARPNET。
internet：互联网。它是一个通用名词。泛指多个计算机网络连接成的网络。
所以从概念上 可以理解：
Ethernet <= LAN <= internet != Internet
ICMP
ICMP全称：Internet Control Message Protocol。它与IP协议一样处于网络层，并且ICMP报文是封装在IP包里的。
网络包在传输时会遇到各种问题，IP协议并不保证数据被送达，ICMP协议就是来保证传输的一种协议。 ICMP会将网络包传输结果返回出来。
它可分为查询报文类型和差错报文类型
查询报文
ping就是查询报文。通过主动请求，并获得应答。来计算往返时间。
mac下可以通过 tcpdump -i en4 -v -c 20 -e icmp 抓包查看。ping主要用到ICMP echo request 和 ICMP echo reply类型。
差错报文
当传输IP数据报发生错误时，ICMP协议会发送一个ICMP差错报文给源主机，好让源主机做相应处理。
traceroute就是利用差错报文 来追踪数据包经过的路由。它主要利用了IP协议的TTL(可理解数据包允许跳动的次数，一跳就是经过一个路由)。先将TTL=1，当第一个路由收到后，将TTL-1=0表示包失效，返回ICMP差错报文。再将TTL=2，如此反复，直到到达目的主机。
实验：
traceroute www.baidu.com

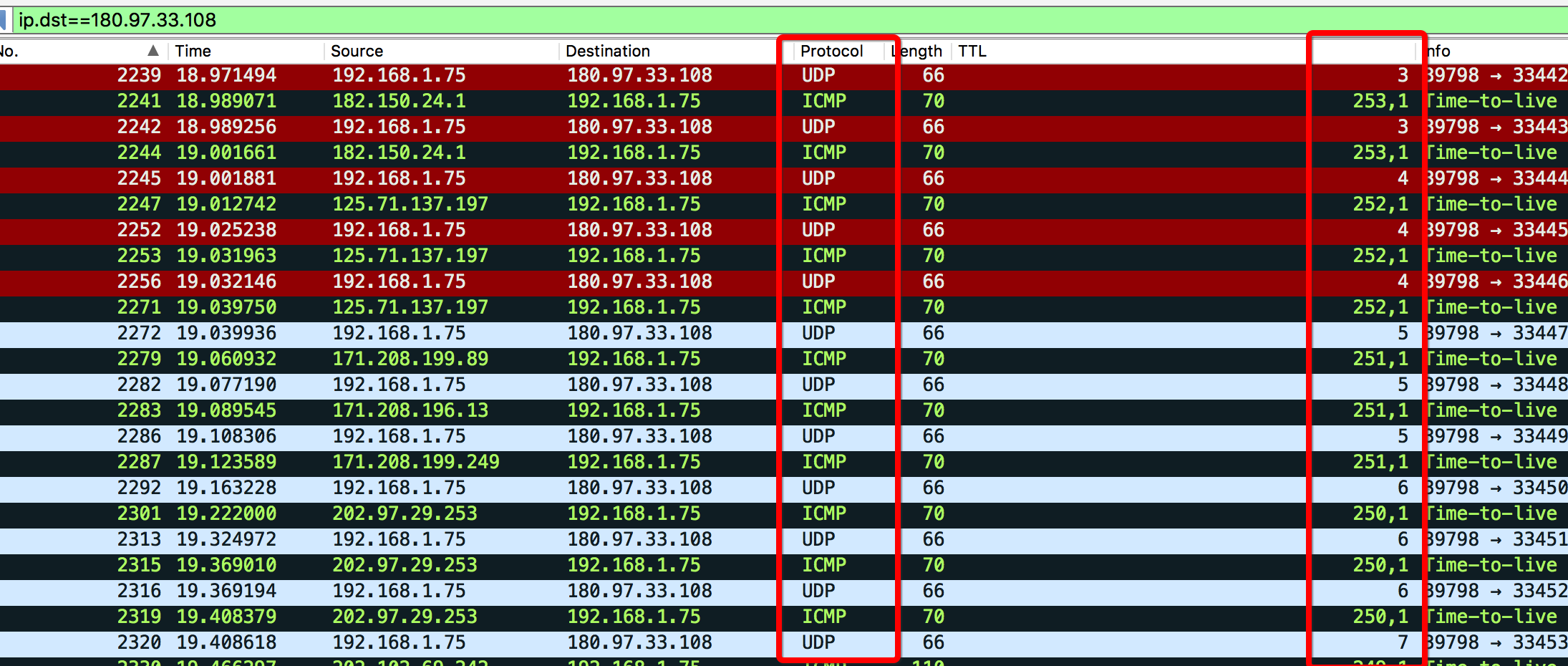

通过wireshark对ip.dst=180.97.33.108进行抓包 如下:
发现本机发出的是一个端口>30000的UDP包，并且一个节点会发三个包。发送后一跳时，TTL会增加1。
注意： 有的服务器不会回ICMP差错报文，这就是traceroute看不到中间路由的原因，也是traceroute无法到达最终节点的原因。
出网关
当请求的IP和本机IP不在同一网段时，数据包就需要通过一个网关，网关通常是一个路由器(一个三层转发的设备)。它的作用：把MAC头和IP头都取下来，然后根据里面内容进行转发。
其中进行转发的方式，通过一个路由算法。简单的如 静态路由，本质是配置一条条规则，记录了要访问IP的下一跳。
在转发的同时，数据包里的MAC地址肯定发生了变化，即MAC头里的 目的MAC地址 改成了网关的MAC地址。
如下图：
数据包里IP变化有两种情况：
1、NAT网关：改变IP
这里先解释一下NAT。NAT主要解决IPv4地址短缺的问题。通过公网的IP+Port来映射内外的IP+Port，进行转发。
例如家里的路由器，我们发出的数据包 最终都会被路由器NAT成运营商的地址。也就是将源IP改成路由器对应的公网IP。
2、转发网关：不改变IP
前提，经过的局域网之间的网段都不会冲突。所以，就不会出现源IP和目的IP都是192.168.1.101这种的情况。也就不会有数据包里的IP变化。
